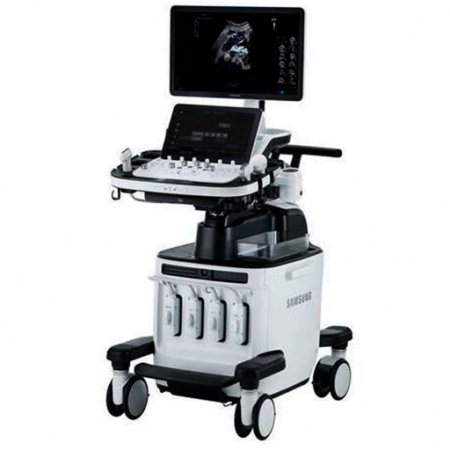

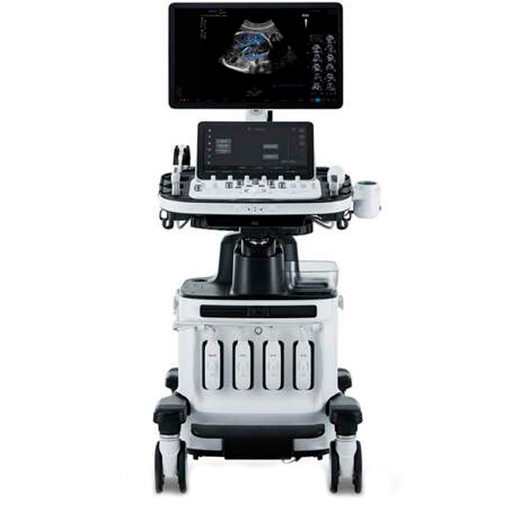

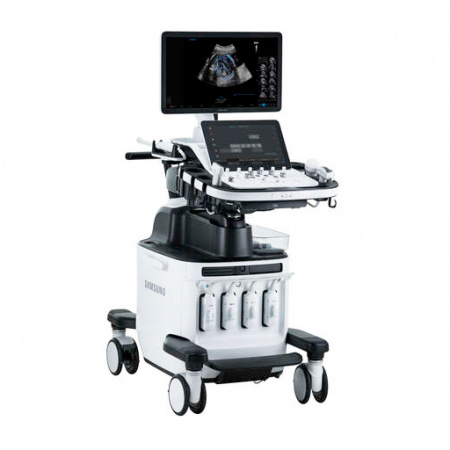

Samsung W9

Модель W9-RUS от Samsung Medison является знаковым продуктом в линейке премиальных ультразвуковых сканеров платформы HERA. Этот аппарат объединяет достижения в области медицинской визуализации с удобством и функциональностью для специалистов, стремящихся к совершенству диагностических возможностей. Применение Crystal Architecture позволяет W9-RUS генерировать детализированные, четкие изображения, которые обеспечивают врачам необходимую точность при выявлении и интерпретации медицинских состояний.
Инновационный дизайн сканера способствует повышению эффективности рабочего процесса, уменьшая физическую нагрузку и сокращая время на подготовку и выполнение процедур. В сочетании с передовыми технологиями обработки изображений W9-RUS представляет надежный инструмент, который способствует улучшению качества исследований и помогает в расширении диагностических возможностей клиники.

Области исследований Samsung W9

Абдоминальные исследования, акушерство и гинекология, кардиология, ангиология, нефрология, урология, онкология, педиатрия, неонатология, исследования поверхностных органов и костно-мышечной системы, молочной и щитовидной железы, транскраниальная эхография.

Основные характеристики

Стационарный ультразвуковой сканер.
LCD монитор – 21,5" (с диодной подсветкой, разрешение 1920x1080).
Сенсорная панель управления (touch-screen) 13,3".
Разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW).
USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт или DVD).
Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл.
QuickScan™ - автоматическая «в один клик» настройка изображения в режимах 2D, CFM, PW в реальном времени.
Biometry Assist - автоматическое измерение основных биометрических показателей плода (БПР, ОГ, ОЖ, ДБ, ДП и др.).
2D NT – автоматическое измерение ТВП плода на статической эхограмме.
Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации.
Модуль HQ Vision™ для акушерства и гинекологии – динамический фильтр, исправляющий в реальном времени «смазанность» изображения с помощью алгоритма деконволюции, благодаря чему критически повышается четкость и детальность ультразвуковой картины.
Модуль ShadowHDR™ - технология улучшения визуализации участков изображения, расположенных в акустической тени, с помощью селективной фильтрации и рекомбинации высоко- и низкочастотных отраженных сигналов.
LumiFlow™ - технология стереоскопической визуализации картированного кровотока с использованием эффекта отражения, облегчающая его субъективное восприятие и интуитивное понимание.
Кардиопакет: тканевый доплер (TDI) + анатомический М-режим + цветной М-режим (CM) + программное обеспечение.
Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве.

Режимы визуализации

B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная).
M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет).
CD - цветное допплеровское картирование с возможностью изменения допплеровского угла.
PD - энергетический допплер с возможностью изменения допплеровского угла.
S-Flow (DPDI) - двунаправленный энергетический допплер.
TDI - тканевый допплер (необходим кардиопакет).
PW - импульсно-волновой допплер.
HPRF - высокочастотный импульсно-волновой допплер.
CW - постоянно-волновой допплер.
Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени.
Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD).
Трапециевидный режим (для линейных датчиков).
Масштабирование.

Дополнительные функции и опции

• Smart 4D+ - модуль объемного сканирования в реальном времени с расширенным набором инструментов для обработки и представления объемного изображения (3D + 4D + 3D XI + 3D MXI + New 3D Feature (VSI, SFVI, Smooth cut)).
• Пакет опций 5D (5D Heart Color, 5D CNS, 5D NT, 5D LB, 5D Follicle, 5D Limb Vol) - позволяет вывести наиболее значимые проекции структур мозга, сердца плода, а также длинные кости плода при выставлении нескольких маркерных точек и провести в объеме необходимые измерения автоматически.
• Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией.
• Модуль Crystal Vue - программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости.
• Модуль STIC - объемная динамическая визуализация сердца плода.
• MV-Flow™ - визуализация микроциркуляции в тканях и органах.
• Модуль HDVI (High Definition Volume Imaging) - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
• Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер некоторых хромосомных аномалий развития плода).
• Модуль AutoIMT+ - автоматическое измерение комплекса интима-медиа (Intima Media Thickness).
• Модуль Elastoscan+ - компрессионная эластография для исследований различных органов и тканей (технология speckle-tracking).
• Модуль E-Thyroid – программа компрессионной эластографии с использованием передаточной пульсации для получения эластограммы узла в щитовидной железе и оценки его с помощью индекса контраста эластичности (необходим модуль Elastoscan).
• Mодуль E-Breast - программа автоматической количественной оценки жесткости образования молочной железы относительно жировой ткани (необходим модуль Elastoscan).
• Mодуль E-Cervix™ - программа полуавтоматической количественной оценки жесткости шейки матки у беременных женщин (необходим модуль Elastoscan).
• Модуль S-Detect for Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
• Модуль S-Detect for Thyroid - программа автоматического обнаружения и анализа образований щитовидной железы , измерение и классификация по системе TI-RADS.
• Модуль IOTA-ADNEX – программа ультразвуковой оценки риска опухолей яичников, предложенная группой IOTA (International Ovarian Tumor Analysis, международная группа анализа опухолей яичников).
• Модуль ЭКГ.
• Модуль панорамного сканирования.
• Модуль CW - постоянно-волновой доплер.
• Модуль ADVR - программа записи исследования на флеш-карту (подключение по USB) в режиме реального времени.
• Педаль дистанционного управления.
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
• QuickPrep™ - быстрый доступ к предварительным настройкам.
• MobileSleep – быстрая загрузка системы.
• Sonosync – защищенная потоковая передачи данных в реальном времени для просмотра УЗИ в отдаленных местах, голосовая связь, мультрипросмотр, обмен статическими изображениями между зарегистрированными пользователями.

Инновационные технологии

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов).
• HQ Vision™ - обеспечивает более четкие изображения за счет уменьшения тех аспектов ультразвукового изображения, которые выглядят немного размытыми по сравнению с реальной картиной.
• ShadowHDR™ - ключевая функция, которая проясняет области затенения, что делает ее особенно применимой для использования в областях с выраженным звукоослаблением, таких как голова или позвоночник плода. ShadowHDR™ селективно применяет высокочастотный и низкочастотный ультразвук для выявления участков с затенением, таких как голова плода или позвоночник, где и происходит затухание ультразвука.
• MV-Flow™ - предлагает новую альтернативу энергетическому доплеру для визуализации медленного потока в микрососудистых структурах. Высокая частота кадров и расширенная фильтрация позволяют MV-Flow™ обеспечивать детальное изображение кровотока по отношению к окружающим тканям или патологическим структурам с улучшенным пространственным разрешением.
• LumiFlow™ - это стереоскопическая визуализация кровотока, которая помогает интуитивно понять структуру кровотока и мелких сосудов.
• SonoSync™ обеспечивает совместную коммуникацию для руководства при оказании медицинской помощи и обучения врачей и сонографистов. Кроме того, для эффективного общения предусмотрены функции голосового чата и маркировки в реальном времени, а функция MultiVue включена для мониторинга нескольких ультразвуковых изображений на одном экране.
  * SonoSync™ - это решение для обмена изображениями, а не для диагностики.

Основные измерения

• B-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем.
• D-режим: скорость, давление, ускорение, замедление.
• M-режим: время, расстояние, уклон.
